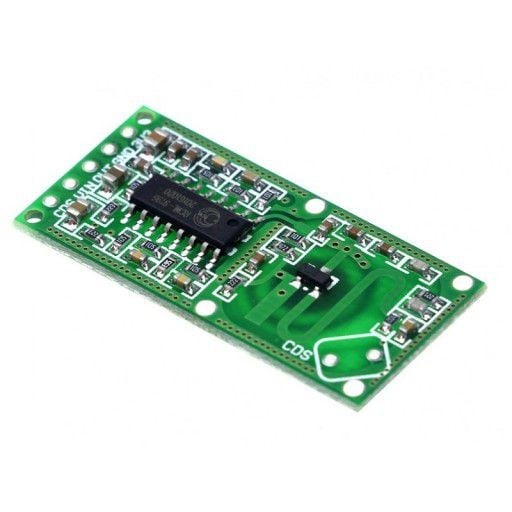

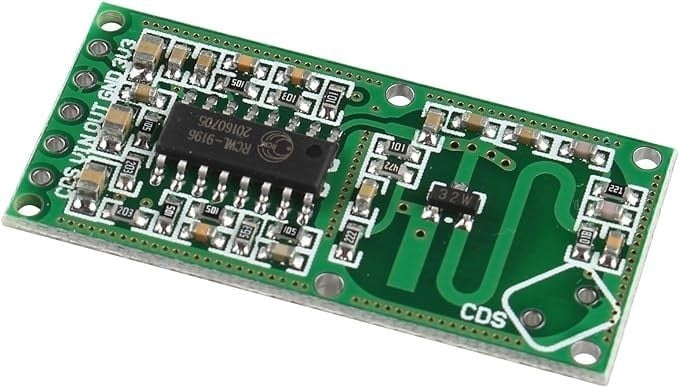

الموديل: RCWL-0516
جهد التشغيل : 4-24 فولت DC .
مدى الحساسية : 7 متر تقريبا .
زاوية الحساسية : 120 درجة .
ميزة إضافية : مخترق للحواجز .
جهد العمل: 4-28VDC
تيار التشغيل: أقل من 3 مللي أمبير
جهد الخرج: 3.3 فولت (من 3V3 دبوس)، ملاحظة: لا يوجد مدخل طاقة.
تيار الخرج: 100 مللي أمبير كحد أقصى
نطاق الكشف: زاوية مستدقة أقل من 120 درجة في حدود 7 أمتار
وقت التأخير: ثانيتان (القيمة الافتراضية)، عن طريق لحام مكثف بسعات مختلفة على منصات C-TM لضبطه
المستوى النشط: مرتفع (عندما يكتشف جسمًا متحركًا)

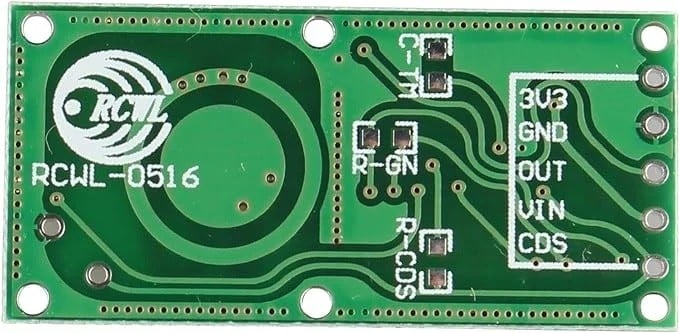

واجهه المستخدم:
3V3 (خرج مصدر طاقة 3.3 فولت)، وليس جهد الإدخال
GND (أرض الطاقة)
خارج (إشارة الإخراج)
VIN (مدخل الطاقة)
CDS (يمكن إيقاف تشغيل الكشف أثناء النهار عن طريق لحام مقاوم ضوئي خارجي بالأرض).
تحتاج فقط إلى استخدام GND / OUT / VIN في التطبيقات العامة.
- التطبيق: الإضاءة التلقائية، المنزل الذكي، مشاريع DIY
