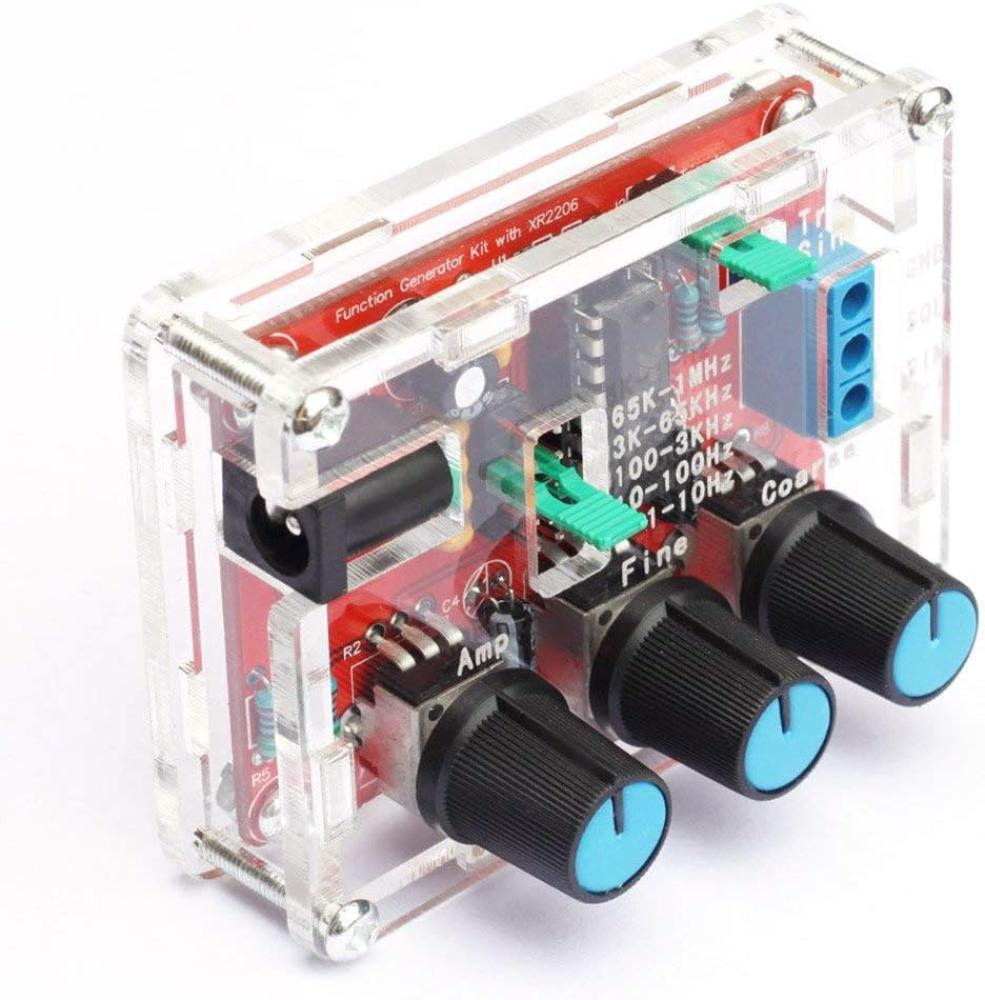

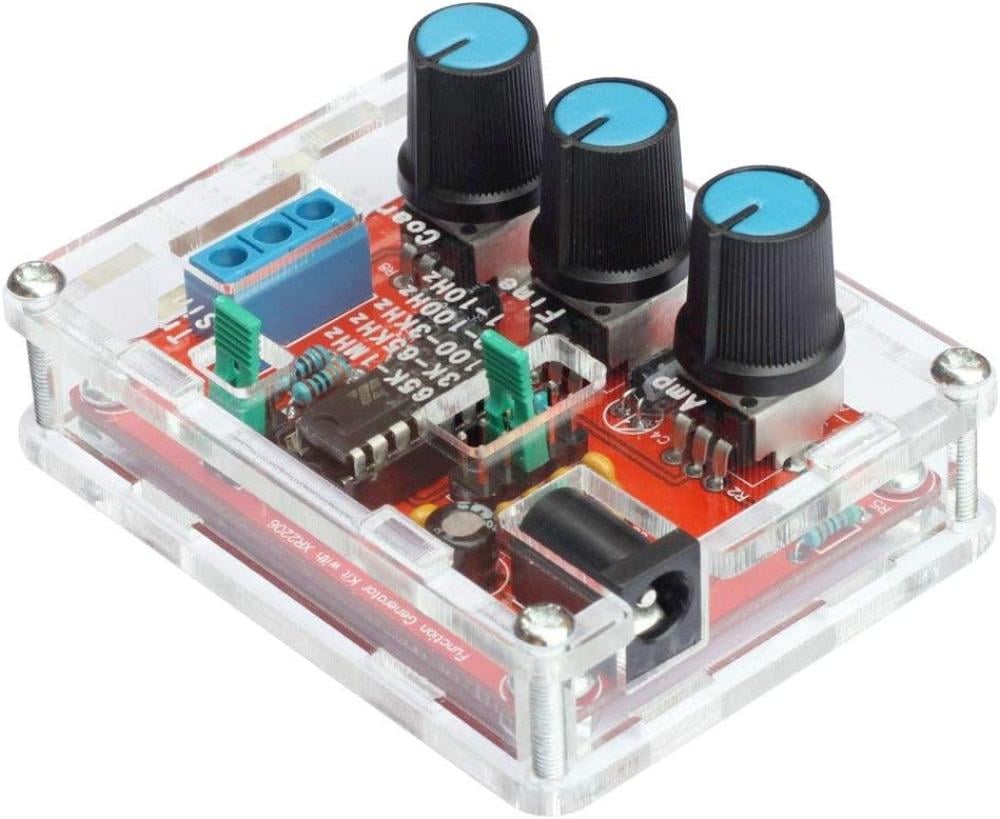

مولد إشارة عالي الدقة

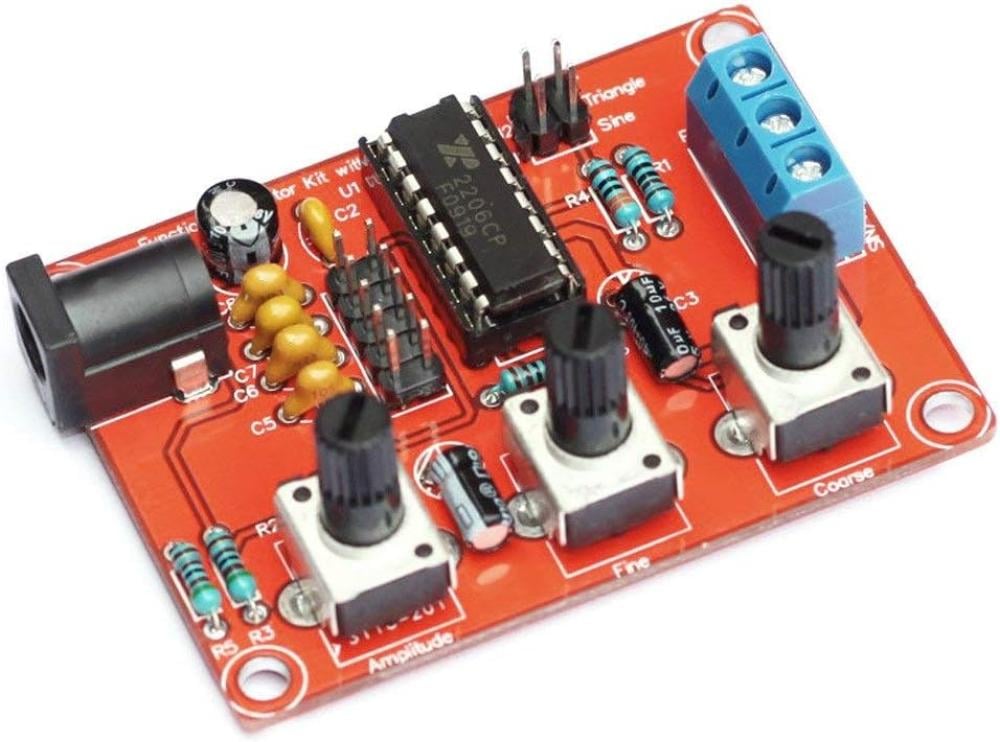

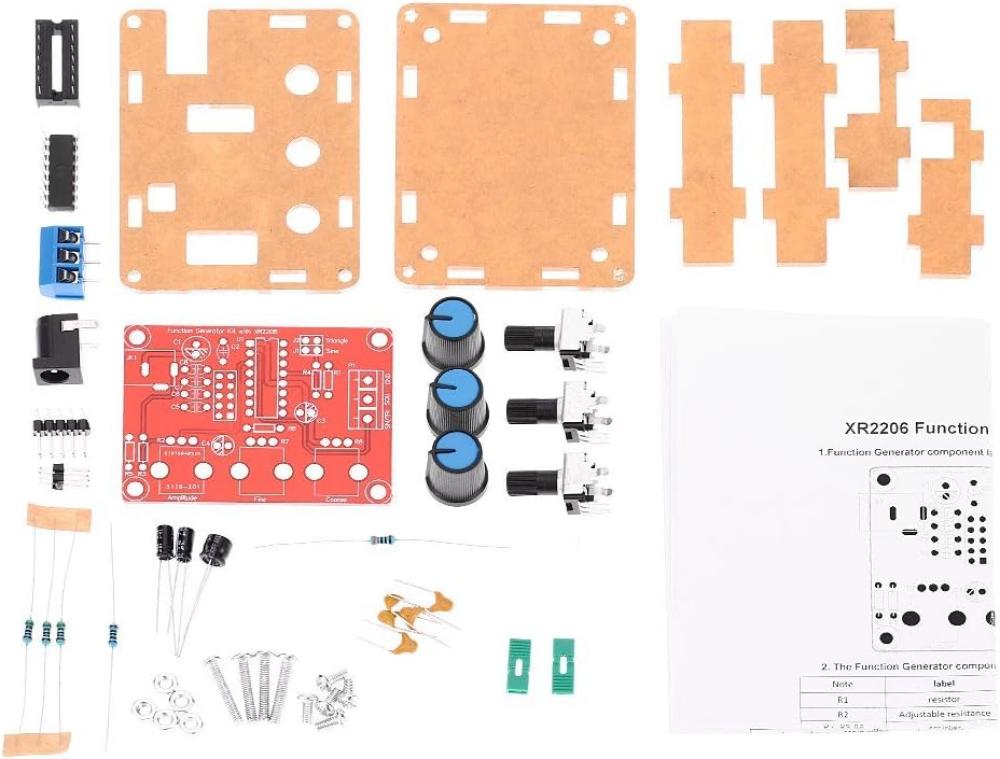

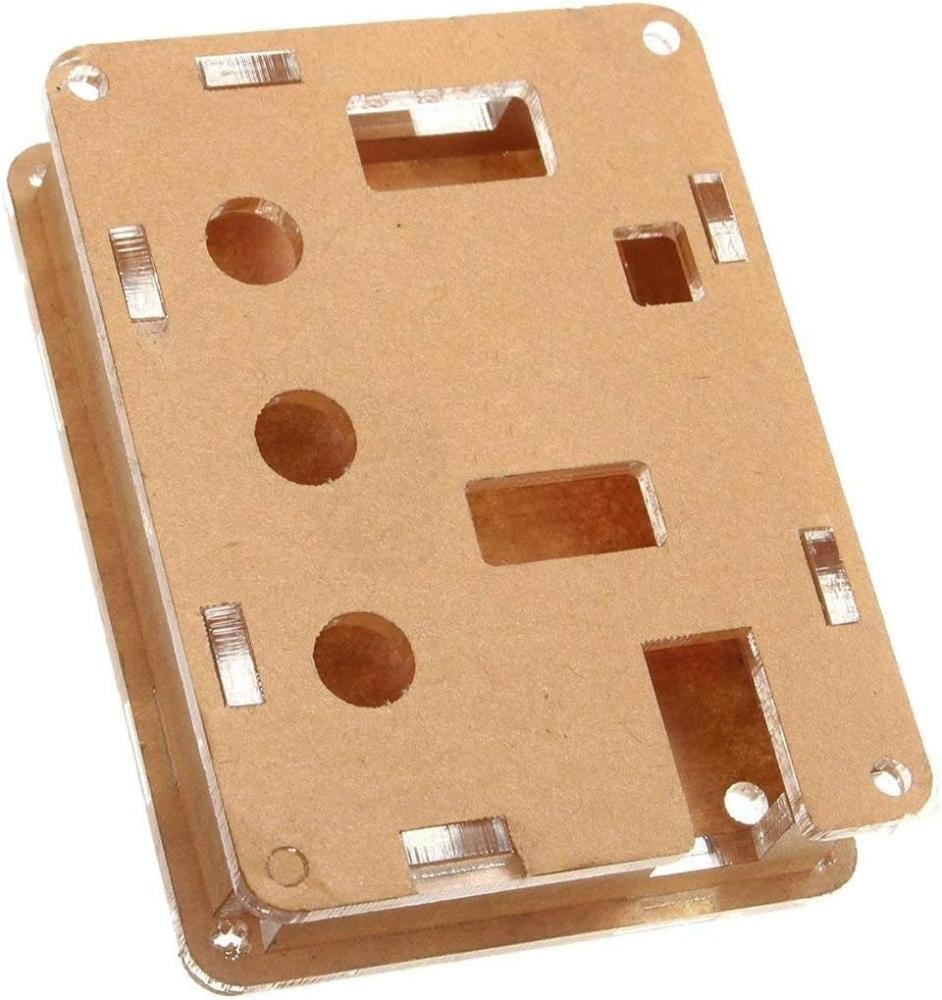

XRR2206 مولد إشارة يأتي مع ورقة إرشادية عن كيفية تجميع القطع (التلحيم) والإستعمال.

المواصفات

جهد التشغيل: 9-12 فولت

الشكل الموجي: موجة جيبية ، موجة مربعة، موجة مثلثة

التردد: 1 هرتز - 1 ميقا هرتز

المقاومة: 600 أوم + 10%

الموجة الجيبية

السعة: 0-3 فولت (الدخل 9 فولت)

الإنحراف: أقل من 1% (عند 1 كيلو هرتز)

التسطح: +0.05 ديبي 1 هرتز - 100 كيلو هرتز

الموجة المربعة

السعة: 8 فولت (الدخل 9 فولت)

وقت الصعود: أقل من 50 نانو ثانية (عند 1 كيلو هرتز)

وقت الهبوط: أقل من 30 نانو ثانية (عند 1 كيلو هرتز)

الموجة المثلثة

السعة: 0-3 فولت (الدخل 9 فولت)

 الخطية: أقل من 1% (عند 100 كيلو هرتز) 10 ميلي امبير
