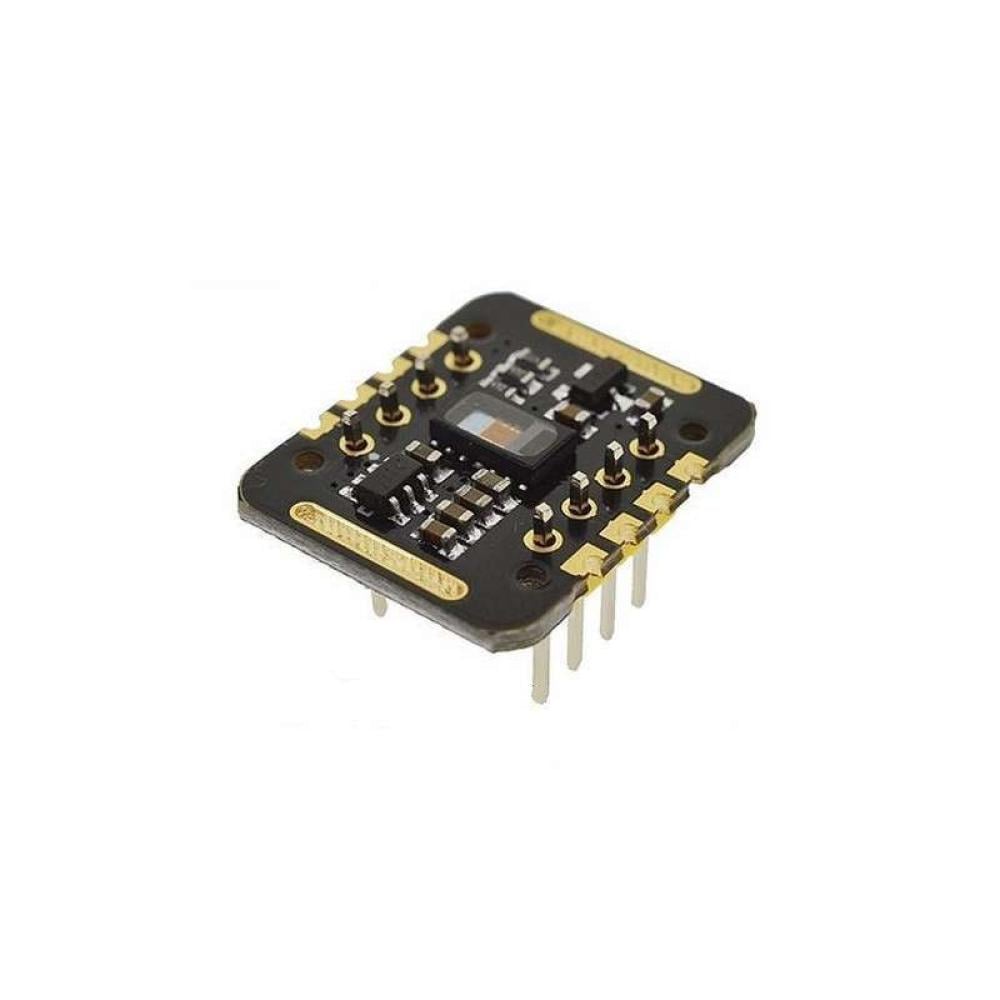

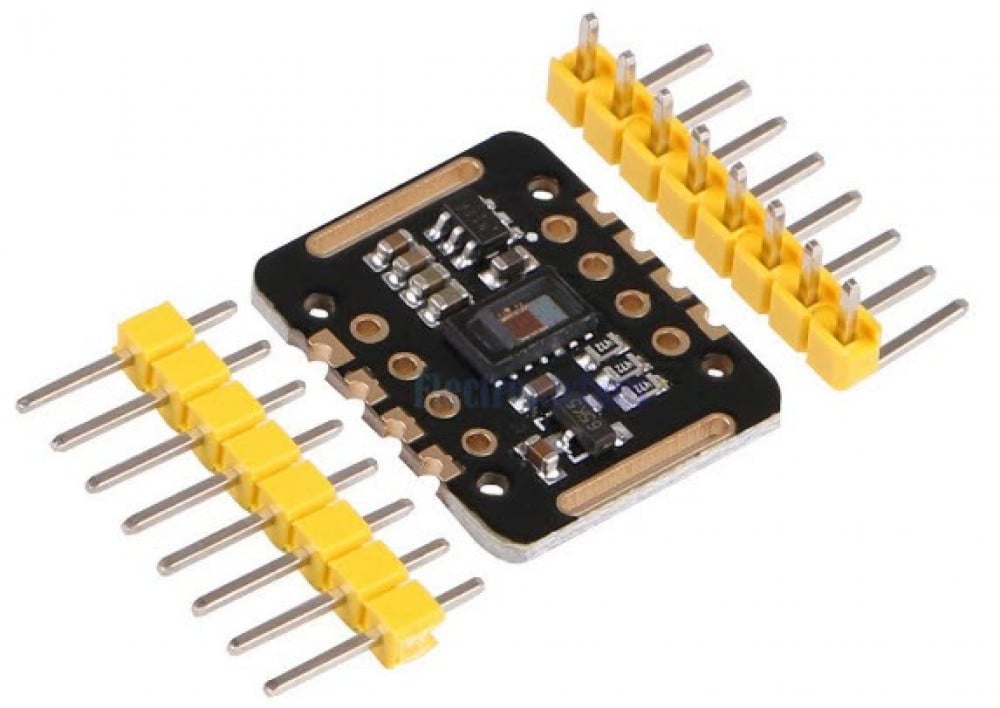

MAX30102 Heart Rate Sensor Module Puls Detection Blood Oxygen Sensor Concentration Test Module for arduino STM32
الطول الموجي الذروة LED: 660nm / 880nm.
جهد إمداد الطاقة LED: 3.3 ~ 5V.
نوع إشارة الكشف: إشارة انعكاس بصري (PPG).
واجهة إشارة الإخراج: واجهة I2C.
جهد واجهة الاتصال: 1.8 ~ 3.3V ~ 5V
حجم ثقب تصاعد الاحتياطي: 0.5x8.5 مللي متر / 0.02 x0.33 بوصة.

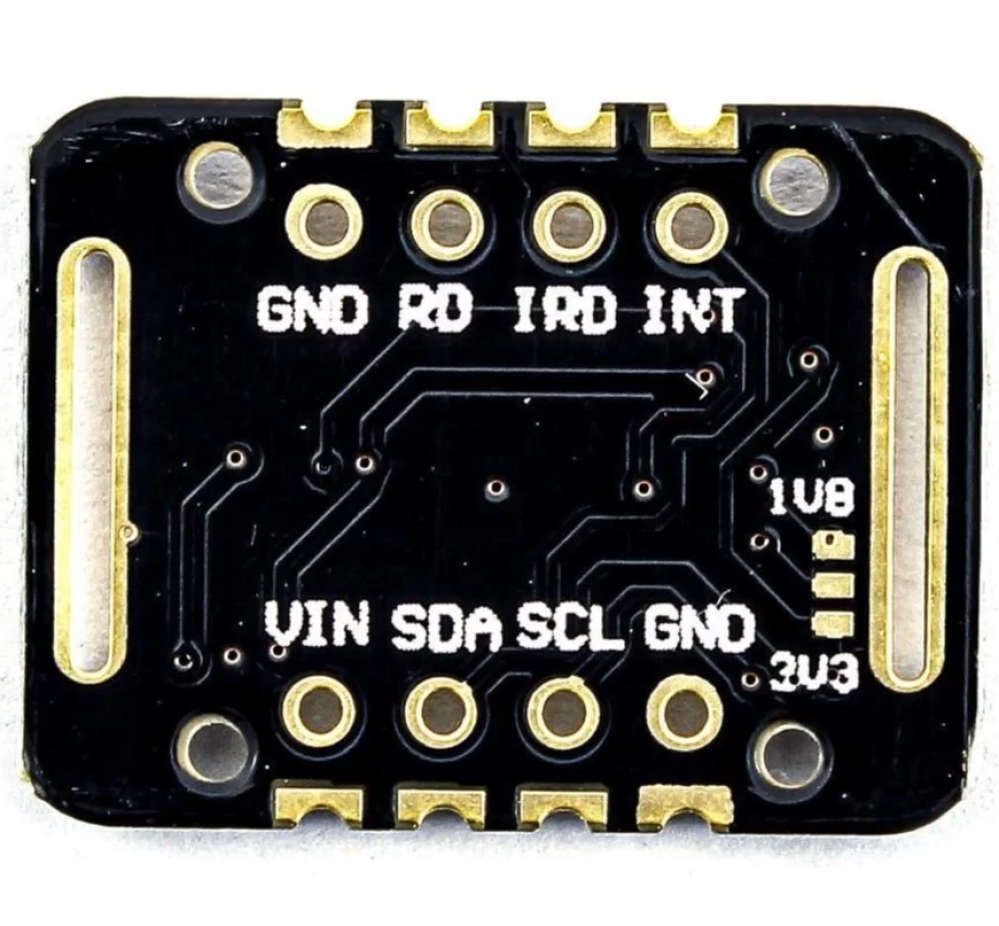

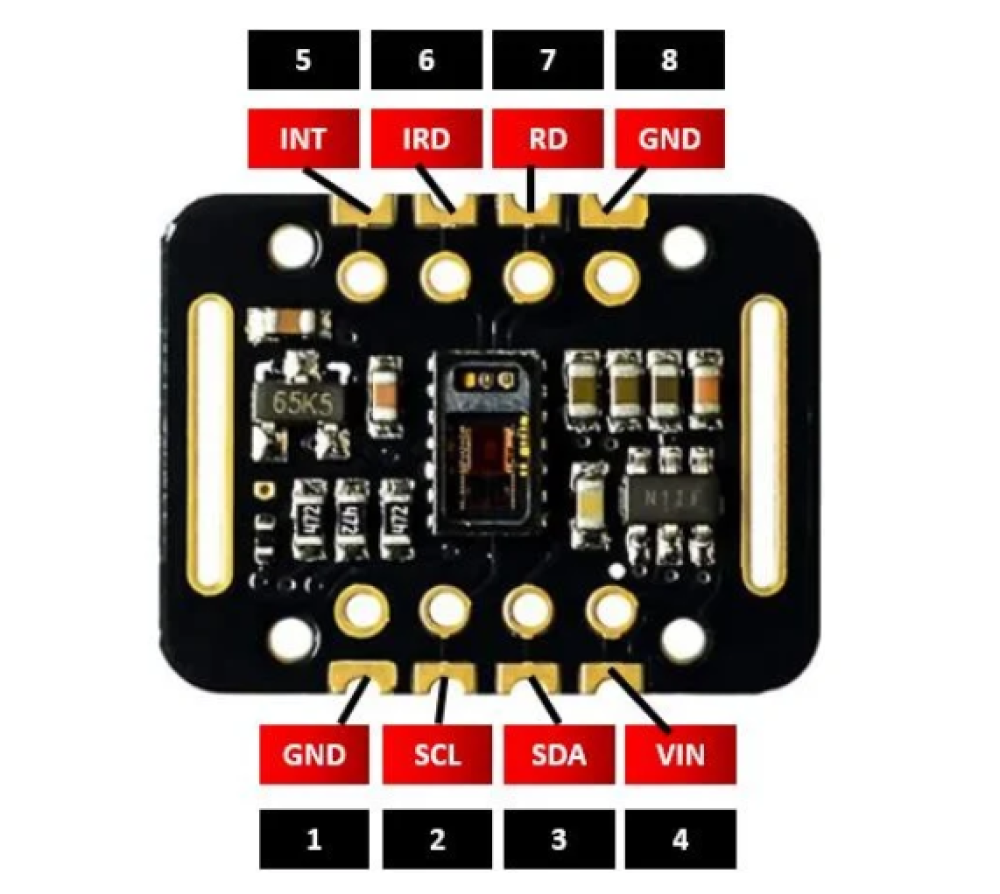

واجهه المستخدم:
VIN: مدخلات الطاقة الرئيسية 1.8 فولت -5 فولت.
لوحة 3 بت: مستوى سحب ناقل I2C ، يمكنك اختيار 1.8 فولت أو 3.3 فولت وفقًا لجهد الدبوس الرئيسي.
SCL: ساعة ناقل I2C
SDA: متصل ببيانات ناقل I2C
المترجم: MAX30102 دبوس مقاطعة الرقاقة
RD: محطة التأريض RD LED الخاصة بشريحة MAX30102 ، لا تحتاج عمومًا إلى الاتصال.
IRD: محطة تأريض IR LED الخاصة بشريحة MAX30102 ، لا تحتاج عمومًا إلى الاتصال.
GND: سلك التأريض.
