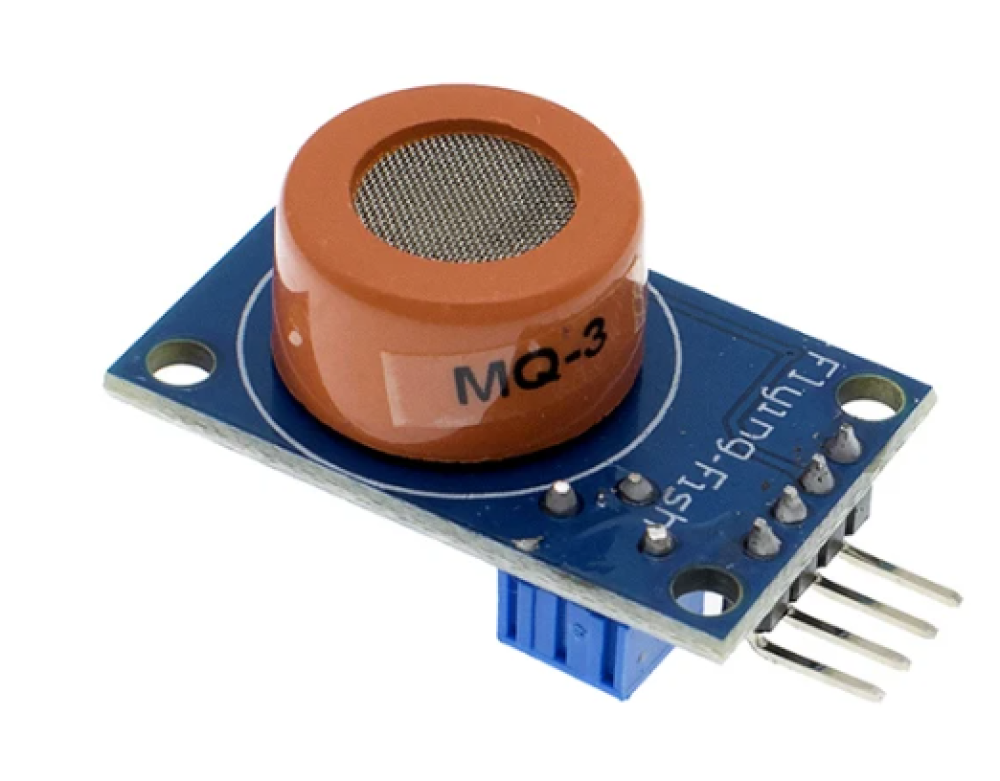

حساس MQ-3 غاز الايثانول

وحدة استشعار الغاز للكشف عن الكحول MQ-3 سهلة الاستخدام. الوحدة النمطية للكشف عن الكحول MQ-3 التي يمكن أن تشعر بوجود الكحول في الهواء. تستخدم الوحدة مستشعر MQ-3. إنه يبسط الواجهة إلى التباعد الغريب بين المستشعر ويوفر واجهة من خلال مسامير رأس قياسية 4 × 0.1 بوصة.

يوفر خرجًا تناظريًا يتوافق مع تركيز الغاز في الهواء وإخراج رقمي سهل الاستخدام.

يمكن استخدام مقياس الجهد على متن الطائرة لتعيين الحد الأقصى لتركيز الغاز الذي يتم بعده تشغيل المخرج الرقمي. فقط قم بتشغيل الوحدة مع 5V لتعيين العتبة ويمكنك البدء في الحصول على تركيز غاز الهواء حول المستشعر! يشير مؤشر LED الموجود إلى وجود أي غاز. إن التركيز المثالي لاستشعار الكحول على أنفاسك يحب فقط المرارة الشائعة.

يمكن ربط المخرج الرقمي بسهولة بوحدات التحكم الدقيقة والدوائر الأخرى. يمكن توصيل الإخراج التناظري إلى ADC لمتحكم دقيق للحصول على مجموعة واسعة من قراءات المستشعر.

ميزات :

1. مؤشر ضوء إخراج الإشارة.
2. خرج إشارة تناظرية ومستوية.
3. إشارة صالحة لإخراج TTL منخفضة. (عندما يمكن توصيل ضوء إشارة الخرج المنخفض مباشرة متحكم أو وحدة تتابع).
4. الكشف عن أول أكسيد الكربون بحساسية أفضل.
5. لديها عمر خدمة طويل واستقرار موثوق.
6. ميزات الاسترداد السريع.
7. متطلبات الطاقة: 5 VDC @ ~ 165 مللي أمبير (السخان قيد التشغيل) / ~ 60 مللي أمبير (السخان مغلق).
8. الاستهلاك للتيار : 150 مللي أمبير.
9. جهد الإخراج: 0.1 و 5 فولت.
10. خرج AO: 0.1- 0.3 فولت (نسبة للتلوث) ، أقصى تركيز لجهد يبلغ حوالي 4 فولت
11. الكشف عن تركيز: 0.05-10mg / لتر الكحول.

مشروح توضيحي لعمل الحساس
