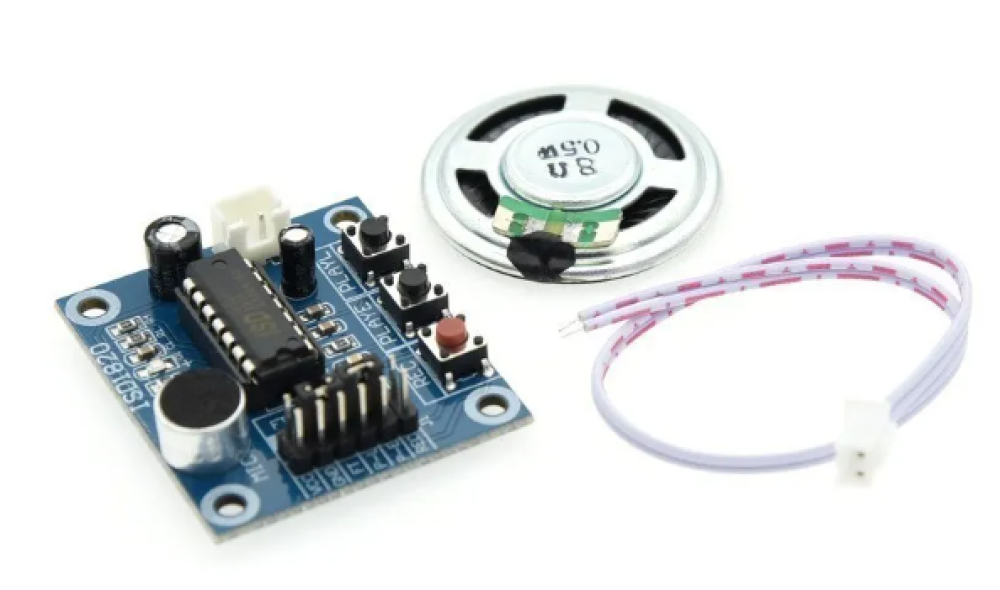

هذه هي وحدة تسجيل الصوت ISD1820 مع ميكروفون مدمج ومكبر صوت. تعد لوحة الصوت ISD1820 لوحدة التسجيل هي الطريقة السهلة الحقيقية لإضافة التسجيل الصوتي (والتشغيل) إلى مشروعك. يمكن تشغيل الوحدة مباشرةً باستخدام 3 أزرار ضغط أو مع كل متحكم دقيق (مثل Arduino).
يتم تنفيذ الميكروفون مباشرة على اللوحة ، ويمكنك توصيل أي مكبر صوت 8 أوم. يتم حفظ تسجيلاتك حتى بدون طاقة بسبب التخزين غير المتغير على ISD1820.
تستخدم هذه الوحدة السجل الصوتي ISD1820 وتشغيل IC لتسجيل رسالة صوتية واحدة تصل مدتها إلى 10 ثوانٍ. يتم تخزين الرسالة المسجلة في ذاكرة الفلاش التناظرية الخاصة بها والتي ستبقي الرسالة مخزنة حتى عند فصل الطاقة.
تتضمن الوحدة ميكروفونًا إلكترونيًا لتسجيل رسالتك وأزرار الضغط للسماح بالتسجيل أو التشغيل الجزئي أو التشغيل الكامل للرسالة. تسمح دبابيس الرأس بواجهة سهلة إلى وحدة التحكم الدقيقة ويمكن التحكم في التشغيل باستخدام دبوس رقمي واحد فقط.
تتضمن الحزمة مكبر صوت 8 أوم 0.5 وات وكابل يمكن توصيلهما مباشرة بمخرج مكبر الصوت.
الأزرار تتحكم في طريقة تسجيل الصوت
زر REC: زر التسجيل ، يمكنك الضغط مع الاستمرار على التسجيل ، وتحرير الزر لإيقاف التسجيل ؛
مفتاح RLAYE: تشغيل وضع الزناد ، اضغط على تشغيل هذا الكلام بأكمله ؛
مفتاح PLAYL: تشغيل وضع الركض ، اضغط مع الاستمرار حتى التشغيل ، حرر لإيقاف التشغيل ؛
RPL Jumper: التحكم في وضع الحلقة ، تشغيل الحلقة ؛
FT Jumper: تحكم مباشر ، يمكن تشغيل صوت الميكروفون من خلال مكبر الصوت ؛
