مولد إشارة الموجة المربعة NE555

NE555 دورة عمل تردد النبض وحدة مولد إشارة الموجة المربعة قابلة للتعديل هو مولد إشارة موجة مربعة 5 فولت . يولد إشارة موجة مربعة تستخدم للتطوير التجريبي. أيضًا ، استخدم لقيادة محرك متدرج لتوليد إشارة محرك موجة مربعة.

يمكن ضبط دورة عمل الإخراج. لا يمكن ضبط دورة العمل والتردد بشكل منفصل ، وسيؤدي ضبط دورة العمل إلى تغيير التردد.

تردد الخرج قابل للتعديل:

1. الفترة T = 0.7 (RA +2 RB) C
2. RA ، RB قابل للتعديل من 0 إلى 10 كيلو ؛
3. الانظار عندما يكون C = 0.001UF ؛
4. إذا كانت الأكشاك C = 0.1 فائق التوهج ؛
5. ملف عالي التردد C = 1UF ؛
6. أكشاك HF C = 100UF ؛
7. لذلك يمكن للمشترين حساب تردد شكل الموجة.

تطبيق:

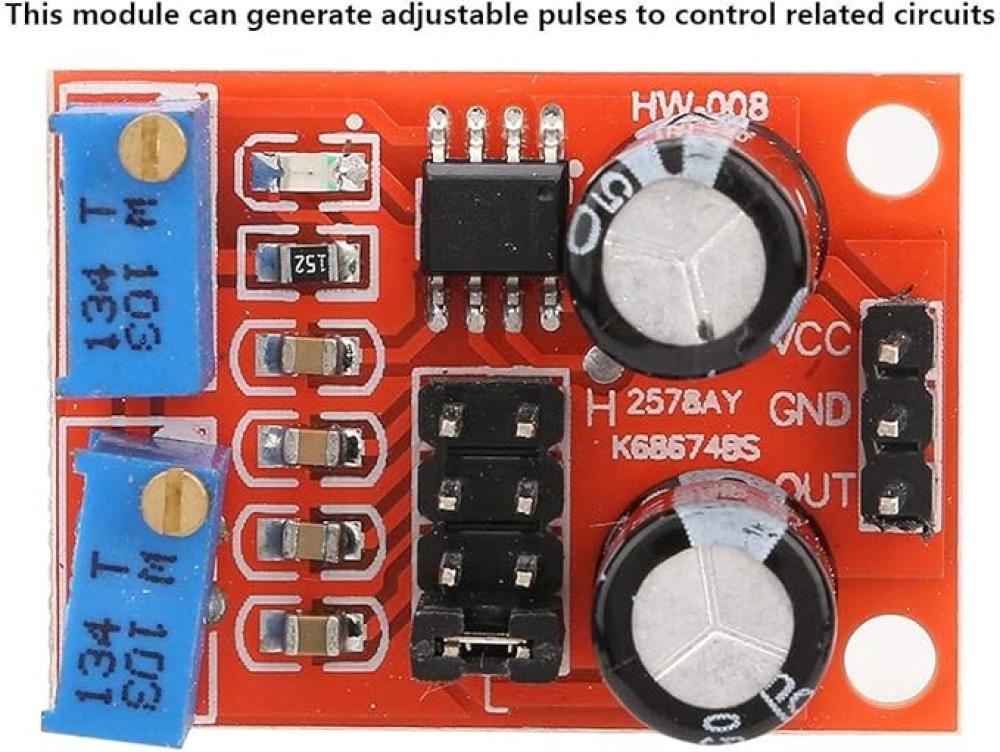

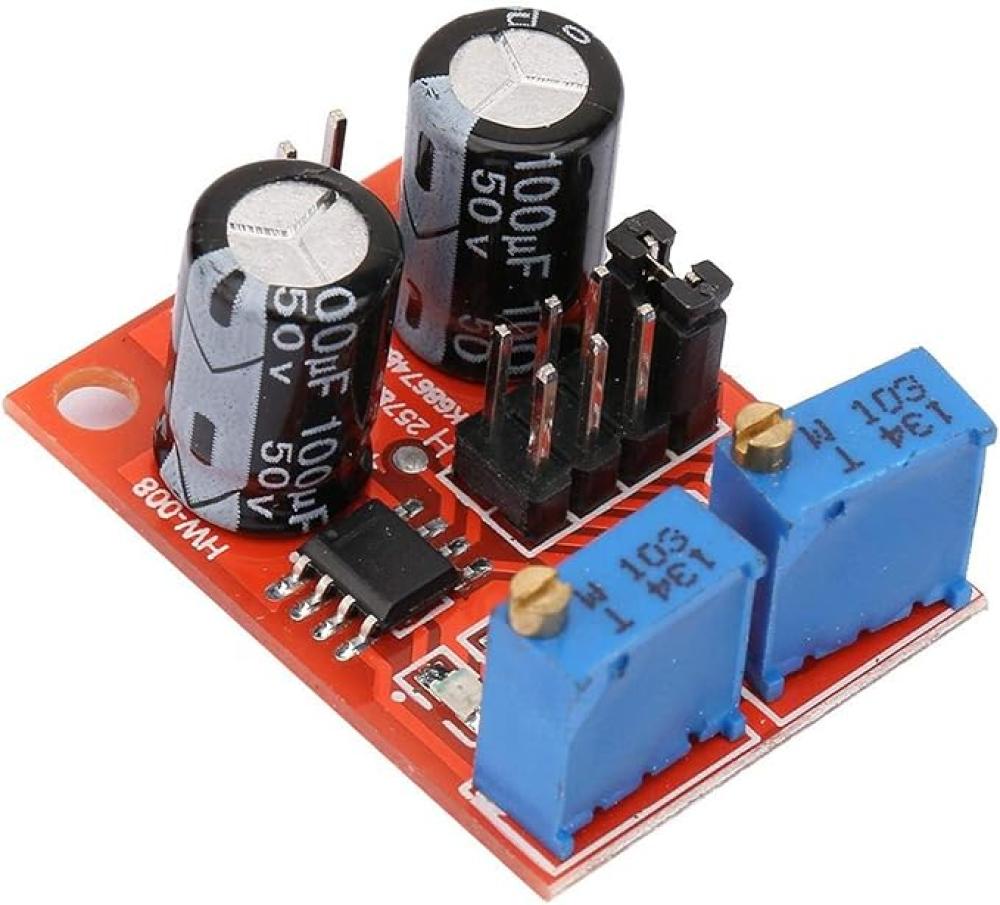

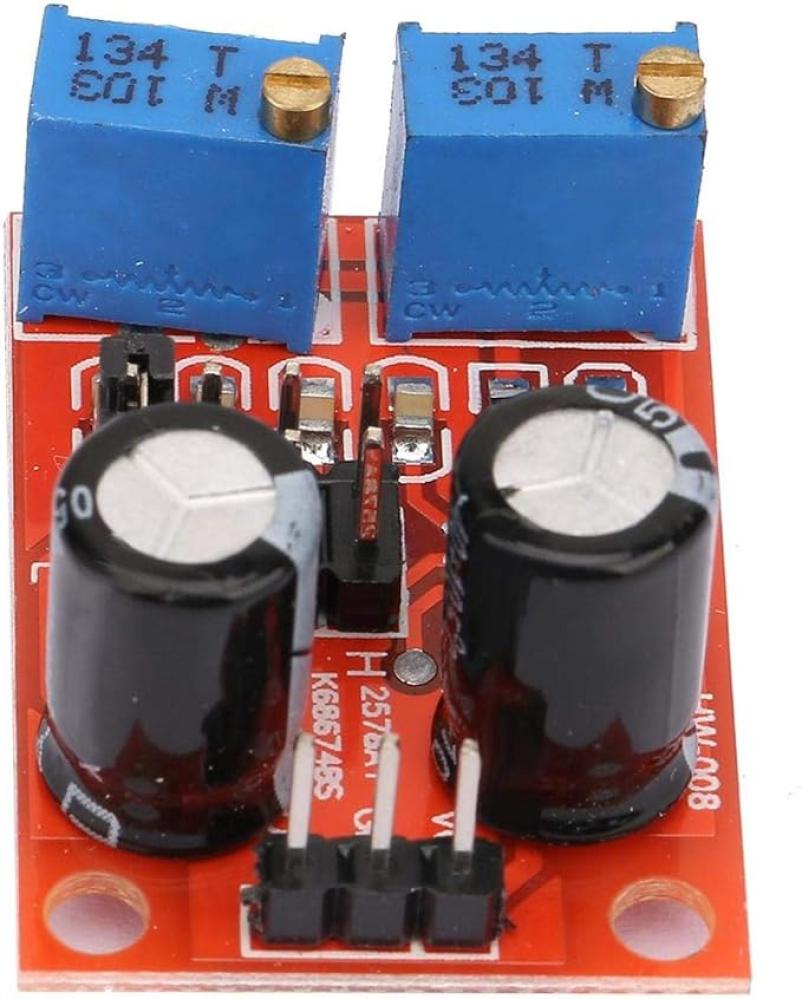

• كمولد إشارة موجة مربعة يولد إشارة موجة مربعة تستخدم للتطوير التجريبي.
• تستخدم لقيادة محرك متدرج لتوليد إشارة محرك موجة مربعة.
• توليد نبضة قابلة للتعديل لـ MCU.
• توليد نبضة قابلة للتعديل للتحكم في الدوائر المرتبطة.

ميزات :

1. توليد نبضة قابلة للتعديل لـ MCU.
2. توليد نبضة قابلة للتعديل للتحكم في الدوائر المرتبطة.
3. يمكن أن يكون تيار الإخراج 15 مللي أمبير ؛ عندما امدادات الطاقة 12 فولت ، يمكن إخراج التيار 35 مللي أمبير حول
4. الإخراج مع مؤشر LED (المستوى المنخفض ، سوف يضيء LED ؛ المستوى العالي ، سيتم إيقاف تشغيل LED ؛ التردد المنخفض ، يومض LED).
5. الحد الأقصى لتيار الإخراج:> = ≥15MA (مصدر طاقة 5 فولت ، V-PP أكبر من 50٪) ،> = 35MA (مصدر طاقة 12 فولت ، V-PP أكبر من 50٪)
